Артикул:
СКИФ-1-04А/220

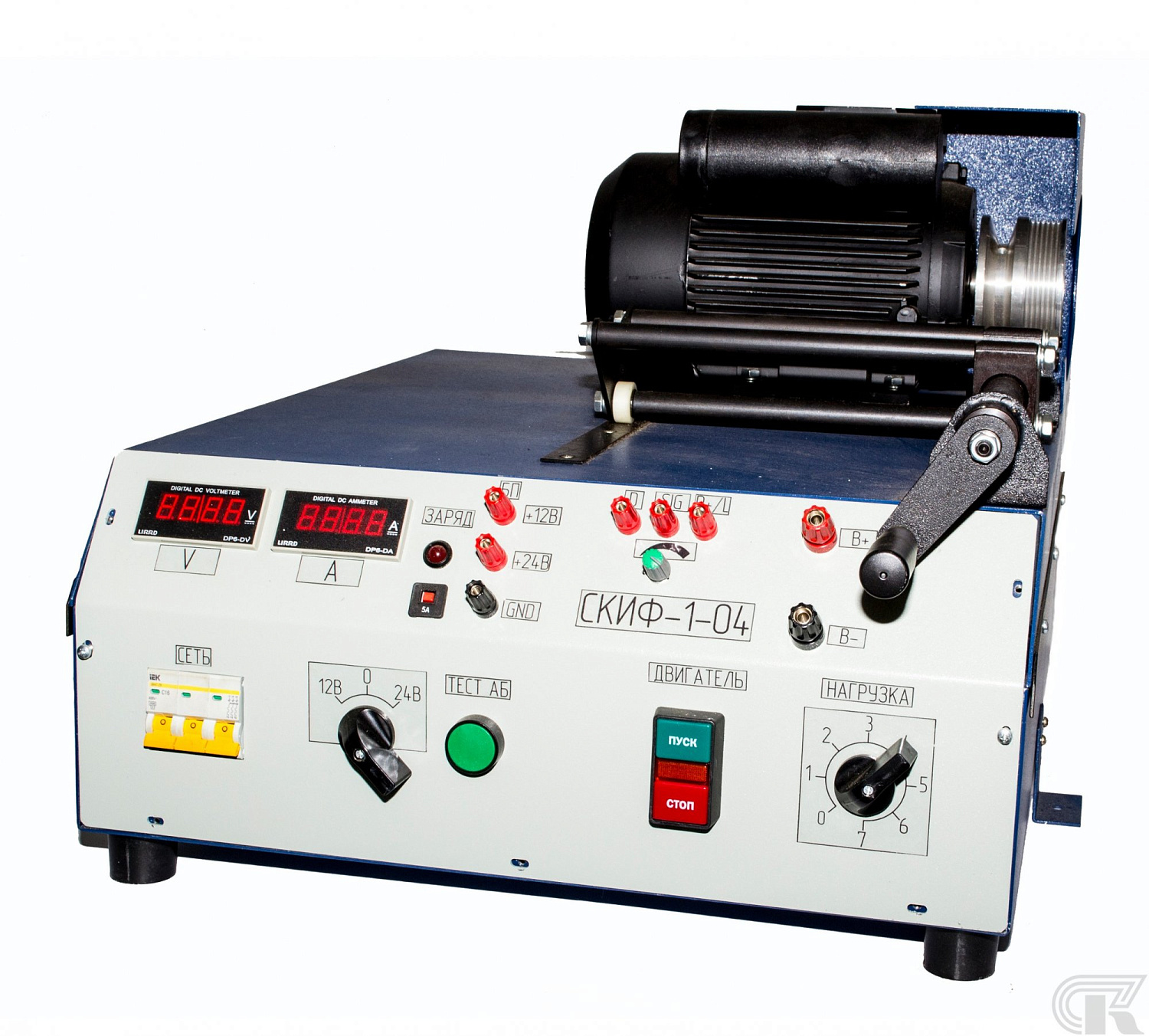

Стенд проверки генераторов СКИФ-1-04А/220
Стенд проверки генераторов СКИФ-1-04А/220 предназначен для проверки технического состояния снятых с автомобилей генераторов с номинальным напряжением 14В и 28В под нагрузкой.
Основные характеристики стенда СКИФ-1-04А/220:
- контроль тока и напряжения проверяемого генератора;
- проверка генераторов с терминалами D+, L, P-D, FR-SIG;
- ступенчатое изменение нагрузки;
- без плавной регулировки числа оборотов привода;

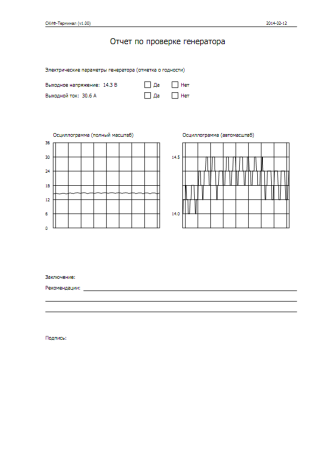

- вывод на экран компьютера параметров генератора с помощью системы связи (по отдельному заказу): ток, напряжение, осциллограмма выходного напряжения с возможностью печати диагностической карты;
- мощность привода 2,2 кВт;
- электропитание от сети ∼220 В
Стенд СКИФ имитирует работу бортовой сети автомобиля и имеет в своем составе: встроенные аккумуляторные батареи на 12 и 24 В, встроенную регулируемую нагрузку, амперметр и вольтметр, электрический привод, механизмы крепления генератора к электроприводу, индикаторы отображения параметров работы, управление нагрузкой, встроенный блок питания.
Описание работы:
Проверяемый генератор закрепляется на подвижной каретке стенда с помощью входящих в комплект стяжки или кронштейна, устанавливается приводной ремень и производится его натяжка с помощью вращения ручки подвижной каретки. Далее устанавливается величина напряжения бортовой сети (12В или 24В) и контролируется правильность его выбора. Генератор подключается к стенду в соответствии со схемой включения используемого терминала (схемы отображены в паспорте) с помощью комплектных проводов. При проверке генераторов с внешним регулятором напряжения необходимо дополнительно использовать внешние регуляторы от автомобиля конкретной марки и приставки-имитаторы сигналов управления генераторами сторонних производителей. После включения привода и выхода генератора на паспортные показатели напряжения и тока постепенно увеличивают нагрузку с помощью переключателя (всего 7 ступеней). При отсутствии возбуждения генератора нагрузку подключать не следует. Необходимо отключить генератор и устранить причину неработоспособности. Время работы под нагрузкой ограничивается 1-2 минутами во избежание перегрева встроенных нагрузочных резисторов. В случае возникновения перегрузки сработает автоматическое защитное отключение привода.

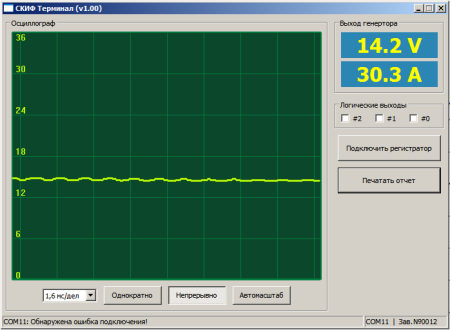

При использовании комплекта связи с персональным компьютером (поставляется по отдельному заказу) при испытаниях генераторов можно увидеть на экране монитора параметры величин тока, напряжения и осциллограммы выходного напряжения генератора с последующим выводом информации на печать.
Ток нагрузки max (при 14В), А 110
Ток нагрузки max (при 28В), А 55
Число ступеней регулировки нагрузки, 7
Диапазон изменения частоты вращения двигателя привода, об/мин, 3000 (не регулируется)
Питание, В (50 Гц), 220
Номинальное напряжение встроенных аккумуляторных батарей, В 12/24
Напряжение (ток) встроенного источника питания, В 12/24 (5А)
Потребляемая мощность, кВт 2.2
Габариты, мм 586×670×530
Масса, кг 45

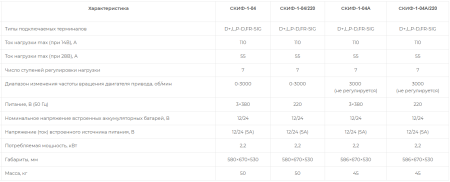

Модификации стендов СКИФ:
Стенд проверки генераторов СКИФ-1-04А/220 предназначен для проверки технического состояния снятых с автомобилей генераторов с номинальным напряжением 14В и 28В под нагрузкой.
Основные характеристики стенда СКИФ-1-04А/220:
- контроль тока и напряжения проверяемого генератора;
- проверка генераторов с терминалами D+, L, P-D, FR-SIG;
- ступенчатое изменение нагрузки;
- без плавной регулировки числа оборотов привода;
- вывод на экран компьютера параметров генератора с помощью системы связи (по отдельному заказу): ток, напряжение, осциллограмма выходного напряжения с возможностью печати диагностической карты;
- мощность привода 2,2 кВт;
- электропитание от сети ∼220 В
Стенд СКИФ имитирует работу бортовой сети автомобиля и имеет в своем составе: встроенные аккумуляторные батареи на 12 и 24 В, встроенную регулируемую нагрузку, амперметр и вольтметр, электрический привод, механизмы крепления генератора к электроприводу, индикаторы отображения параметров работы, управление нагрузкой, встроенный блок питания.
Описание работы:
Проверяемый генератор закрепляется на подвижной каретке стенда с помощью входящих в комплект стяжки или кронштейна, устанавливается приводной ремень и производится его натяжка с помощью вращения ручки подвижной каретки. Далее устанавливается величина напряжения бортовой сети (12В или 24В) и контролируется правильность его выбора. Генератор подключается к стенду в соответствии со схемой включения используемого терминала (схемы отображены в паспорте) с помощью комплектных проводов. При проверке генераторов с внешним регулятором напряжения необходимо дополнительно использовать внешние регуляторы от автомобиля конкретной марки и приставки-имитаторы сигналов управления генераторами сторонних производителей. После включения привода и выхода генератора на паспортные показатели напряжения и тока постепенно увеличивают нагрузку с помощью переключателя (всего 7 ступеней). При отсутствии возбуждения генератора нагрузку подключать не следует. Необходимо отключить генератор и устранить причину неработоспособности. Время работы под нагрузкой ограничивается 1-2 минутами во избежание перегрева встроенных нагрузочных резисторов. В случае возникновения перегрузки сработает автоматическое защитное отключение привода.
При использовании комплекта связи с персональным компьютером (поставляется по отдельному заказу) при испытаниях генераторов можно увидеть на экране монитора параметры величин тока, напряжения и осциллограммы выходного напряжения генератора с последующим выводом информации на печать.
Технические характеристики СКИФ-1-04А/220
Типы подключаемых терминалов, D+,L,P-D,FR-SIGТок нагрузки max (при 14В), А 110
Ток нагрузки max (при 28В), А 55
Число ступеней регулировки нагрузки, 7
Диапазон изменения частоты вращения двигателя привода, об/мин, 3000 (не регулируется)
Питание, В (50 Гц), 220
Номинальное напряжение встроенных аккумуляторных батарей, В 12/24
Напряжение (ток) встроенного источника питания, В 12/24 (5А)
Потребляемая мощность, кВт 2.2
Габариты, мм 586×670×530
Масса, кг 45
Модификации стендов СКИФ:
